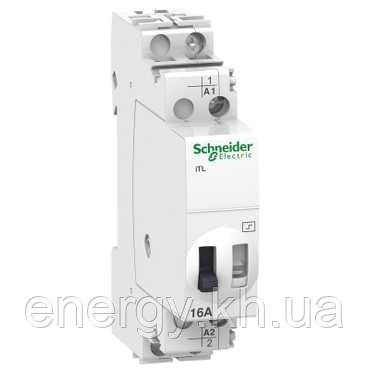

A9C30811 Schneider Acti9 iTL - Імпульсне Реле 230В AC / 110В DC 16А -

Імпульсне Реле Schneider Electric Acti 9 iTL A9C30811 230 В AC/110 В DC, 16 А 1з на DIN-рейку.

Призначено для дистанційного імпульсного управління електричними ланцюгами. Здійснює комутацію контактів при кожному імпульсі, надісланому на котушку реле при натисканні кнопкового вимикача.

Подачею управляючої напруги 220В за допомогою кнопкового вимикача відбувається комутація робочого контакту (контактів). Таким чином, застосувавши паралельно підключені вимикачі, стає можливим управління освітленням з необмеженої кількості місць. Використання реле з перемикаючим контактом  дозволяє одним натисканням вимикача вимкнути основне освітлення і увімкнути чергове, повторне натискання приведе освітлення до початкового стану.
Комутаційна потужність 3 кВт.
На передній панелі є рукоятка I-0 («вкл» і «викл»), що слугує для ручного управління, а також як індикатор положення контактів.
Режимы роботи реле:
1) Режим auto:
– комутація контактів відбувається при кожному імпульсі, що надсилається на котушку реле;
– комутація контактів відбувається вручну за допомогою рукоятки I-0 («вкл» - «вимк»).
2) Режим OFF:
– комутація контактів відбувається тільки вручну за допомогою рукоятки I-0 («вкл» - «вимк»).
Комутаційна напруга: 24-250 В, 50 Гц
Напруга котушки управління: 230 В 50 Гц или 110 В постійного струму
Номінальний струм: 16 А
Габаритні розміри: 18×86×71 мм
Контактна група: 1 «замикається»
Спосіб кріплення: на DIN-рейку
Виробник: Schneider Electric».
