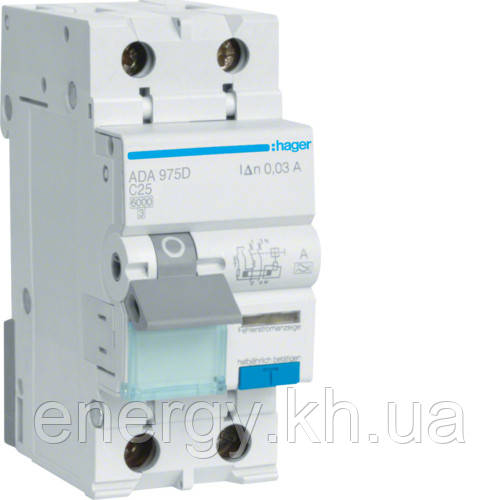

| Кількість захищених полюсів: |
1 |
| Кількість полюсів: |
2 P |
| Тип полюса: |
1P+N |
| Крива: |
C |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: |
240 V |
| Тип напруги живлиння: |
AC |
Напруга
| Номінальна напруга ізоляції: |
500 V |
| Максимальна рабоча напруга: |
240 V |
| Стійкість по відношенню до номінальної імпульсної напруги: |
4000 V |
Електричний струм
| Номінальний диференційний струм: |
30 mA |
| Номінальний струм: |
25 A |
| Сила імпульсу струму (хвиля 8/20 мкс): |
250 A |
| Потужність відключення та замикання: |
6 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: |
1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: |
5 / 10 In |
| Значення струму короткого замикання 230 В 50 Гц: |
6 kA |
Електричний струм / температура
| Номінальний струм при -15°C: |
27,6 A |
| Номінальний струм 20 ° C: |
25,6 A |
| Номінальний струм 30 ° C: |
25 A |
| Номінальний струм при 35°C: |
24,8 A |
| Номінальний струм 40 ° C: |
24,5 A |
| Номінальний струм 45 ° C: |
24,3 A |
| Номінальний струм 50 ° C: |
24 A |
| Номінальний струм 55 ° C: |
23,8 A |
| Номінальний струм 60 ° C: |
23,5 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: |
1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: |
0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: |
0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: |
0,85 |
Потужність
| Загальна розсіювана потужність під номінальним струмом: |
9,3 W |
| Розсіювана потужність з розрахунку на кожний полюс: |
5,9 W |
Витривалість
| Електрична тривкість кількості циклів: |
2000 |
| Кількість механічних процесів: |
2000 |
Розміри
| Глибина встановленого виробу: |
68 mm |
| Висота встановленого виробу: |
93 mm |
| Ширина встановленого виробу: |
35 mm |
Монтаж
| Момент затяжки: |
2,1 Нм |
| Нижнє підключення для модульних пристроїв: |
так |
| Підходить для вбудованого монтажу: |
так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: |
1 / 16 mm² |
| Секція виходу гвинта при нерухомому дроті: |
1 / 25 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: |
1 / 25 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: |
1 / 16 mm² |
| Вихідна клема: |
відкритий |
| З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: |
1 / 25 mm² |
| З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: |
1 / 16 mm² |
Кабель
| Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: |
4 mm² |
Обладнання
| Можливість приєднання додаткового обладнання: |
так |
Стандарти
| Стандартний текст: |
EN 61009-1 |
| Європейська директива WEEE: |
пов'язаний |
Безпека
| Захисне виконання ІР: |
IP20 |
| Тип диференційного захисту: |
A |
Умови використовання
| Робоча температура: |
-25…40 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: |
2 |
| Клас обмеження енергії I²t: |
3 |
| Висота: |
2000 m |
| Температура зберігання / транспортування: |
-25…70 °C |
Температура
| Температура калібрування: |
30 °C |
| Температура навколишнього повітря під час тестування нагріву: |
23,7 °C |
| Макс.допустима t для частин(призначених для торкання): |
58,9 °C |
| Макс.допустима t для частин(при ручному керуванні): |
48,2 °C |
| Макс.допустима t для частин(без можливості торкнутися): |
84,6 °C |
| Макс. допустима температура на клемах: |
78,8 °C |
| Межа зростання t для частин (перемінного доступу): |
25 K |
| Межа зростання t для частин (без можливість торкнутися): |
60 K |
| Межа зростання t для частин (є можливість торкнутися): |
40 K |
| Межа зростання t для клем відповідно до стандарту продукту: |
65 K |
| Вимірювання зростання t для частин (без можливість торкнутися): |
8,2 K |
| Вимірювання зростання t для частин (є можливість торкнутися): |
44,6 K |
| Вимірювання зростання t для частин (перемінного доступу): |
18,9 K |
| Вимірювання зростання t на клемах при In: |
38,8 K |
