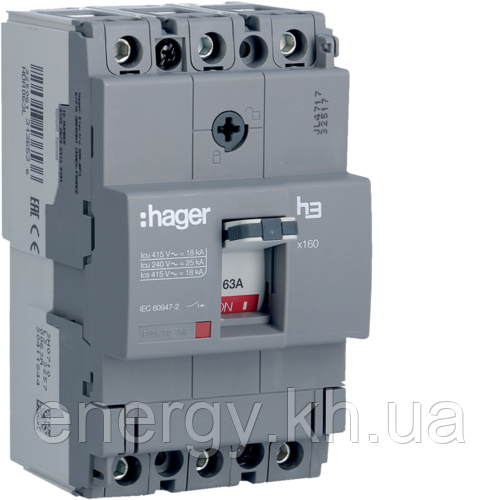

Hager HDA063L - корпусний автоматичний вимикач x160, In=63А, 3п, 18kA, Тфікс./Мфікс.
| Тип управління: |
імпульсне реле |
| Кількість захищених полюсів: |
3 |
| Кількість полюсів: |
3 P |
| Тип полюса: |
3P3D |
Функції
| Комплект пристрою з блоком захисту: |
так |
| Розчеплювач: |
TM F/F |
| Інтегрований захист від замикання на землю: |
ні |
| Паралельно перемикання нейтралі: |
ні |
Керування та індикатори
| Мотор привід інтегрований: |
ні |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: |
220 / 415 V |
| Частота: |
50/60 Hz |
Напруга
| Номінальна напруга ізоляції: |
690 V |
| Стійкість по відношенню до номінальної імпульсної напруги: |
8 kV |
| З відключенням під напругою: |
ні |
Електричний струм
| Номінальний струм: |
63 A |
| Діапазон регулювання теплового захисту: |
1 |
| Номінальний струм при 65°C згідно IEC 60947: |
57,1 A |
| Номінальний струм при 70°C згідно IEC 60947: |
55 A |
| Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: |
25 kA |
| Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: |
25 kA |
| Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: |
25 kA |
| Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: |
18 kA |
| Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: |
18 kA |
| Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: |
18 kA |
| Відключаюча здатність для 230В (EN 60947-2): |
25 kA |
| Відключаюча здатність для 240В (EN 60947-2): |
25 kA |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): |
18 kA |
| Відключаюча здатність для 415В (EN 60947-2): |
18 kA |
Потужність
| Загальна розсіювана потужність під номінальним струмом: |
21,3 W |
| Розсіювана потужність з розрахунку на кожний полюс: |
7,1 W |
Витривалість
| Електрична тривкість кількості циклів: |
1000 |
| Кількість механічних процесів: |
4000 |
Розміри
| Глибина встановленого виробу: |
68 mm |
| Висота встановленого виробу: |
130 mm |
| Ширина встановленого виробу: |
75 mm |
Монтаж
| Монтаж на DIN рейку за допомогою додаткового адаптера: |
ні |
Підключення
Налаштування
| Струм магнинтного розчеплювача: |
1000 A |
Обладнання
| Моторпривід опціонально: |
ні |
| Можливість приєднання додаткового обладнання: |
так |
Стандарти
| Стандартний текст: |
IEC 60947-2 |
| Європейська директива WEEE: |
пов'язаний |
Безпека
| Захисне виконання ІР: |
IP4X |
Умови використовання
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: |
3 |
| Висота: |
2000 m |
Температура
| Температура калібрування: |
50 °C |
