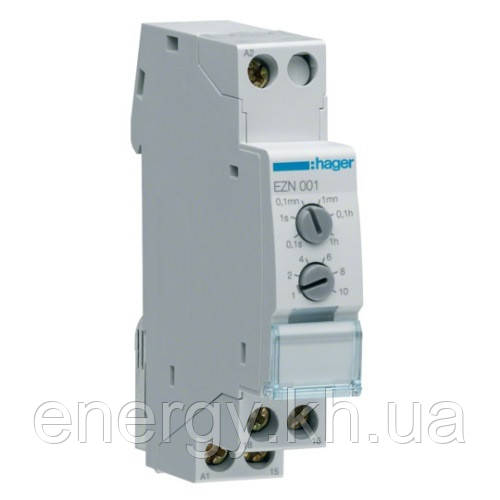

Реле часу з затримкою включення Hager EZN001 - 230В/10А, 1 ПК

Реле із затримкою включення Hager EZN001 - застосовується для управління різного виду освітлення, малих двигунів, вентиляторів та інших видів навантаження. Після подачі напруги на реле, навантаження буде включена через певний час (витяг). Витримка часу перед включенням регулюється в межах від 0,1 до 10 годин.

Технічні характеристики EZN001:

Номинальное напряжение сети:
- при подключении к контактам А1-А2: 24 - 230 В переменное напряжение и до 48 В постоянное напряжение
- при подключении к контактам А3-А2: 12 В переменное/постоянное напряжение
Максимальный ток: 10 А
Временной диапазон: 0,1 с ... 10 ч
Количество и тип контактов: 1 ПК (перекидной контакт)
Рабочая температура: от -20 до 50 °C
Число занимаемых модулей в щите: 1
Степень защиты: IP40
Монтаж на DIN-рейку
Способность коммутации:
- нагрузка AC1: 10 A/230 B - 50 000 циклов
- лампы накаливания: 450 Вт 50 000 циклов
- люминесцентные лампы: 600 BT 50 000 циклов
- індуктивне навантаження cos 0,6: 5 A 100 000 циклів.
Артикул: EZN001
Виробник: Hager

Функціонування реле

Т - затримка на включення після подачі імпульсу (напруги).

Налаштування часу Т - час затримки на включення:

Зліва знаходиться селектор діапазону затримки, праворуч - потенціометр точної установки реле затримки. Значення селектора помножене на значення потенціометра дасть час затримки перед включенням.

Приклад: T = 0,1 хв (6 сек) x 7 = 42 сек.
