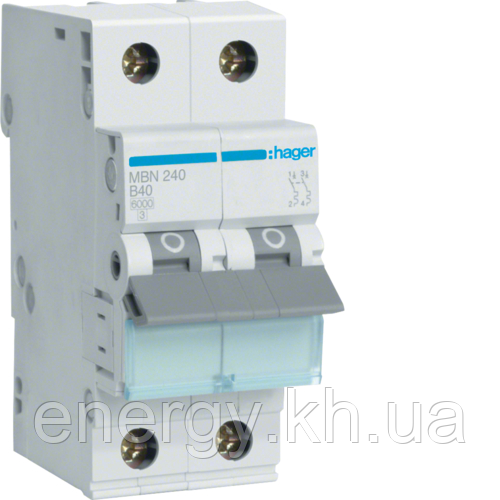

Технічні характеристики Hager MBN240
| Кількість захищених полюсів: |
2 |
| Кількість полюсів: |
2 P |
| Тип полюса: |
2 P |
| Крива: |
B |
Функції
| Паралельно перемикання нейтралі: |
ні |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: |
6 kA |
| Номінальна робоча напруга змінного струму: |
400 V |
| Тип напруги живлиння: |
AC |
| Частота: |
50/60 Hz |
Напруга
| Номінальна напруга ізоляції: |
500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: |
4000 V |
Електричний струм
| Номінальний струм: |
40 A |
| Номінальна відключаюча здатність згідно з EN 60898: |
6 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: |
1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: |
3 / 5 In |
| min/max діапазон спрацювання електромагнітного розчеплювача при DC: |
4 / 7 In |
| min/max діапазон спрацювання термічного розчеплювача при DC: |
1,13 / 1,45 In |
| Відключаюча здатність на 1 полюсі 400 В NF 60947-2: |
3 kA |
| Значення струму короткого замикання 400 В 50 Гц: |
6 kA |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): |
10 kA |
| Відключаюча здатність для 415В (EN 60947-2): |
10 kA |
Електричний струм / температура
| Номінальний струм при -15°C: |
49,5 A |
| Номінальний струм 20 ° C: |
42,3 A |
| Номінальний струм 30 ° C: |
40 A |
| Номінальний струм при 35°C: |
38,8 A |
| Номінальний струм 40 ° C: |
37,6 A |
| Номінальний струм 45 ° C: |
36,3 A |
| Номінальний струм 50 ° C: |
35 A |
| Номінальний струм 55 ° C: |
33,6 A |
| Номінальний струм 60 ° C: |
32,2 A |
| Номінальний струм 65 ° C: |
30,7 A |
| Номінальний струм 70 ° C: |
29,1 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: |
1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: |
0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: |
0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: |
0,85 |
| Корегуючий коефіціент магнітного розчеплювача при 100 Гц: |
1,1 |
| Корегуючий коефіціент магнітного розчеплювача при 200 Гц: |
1,2 |
| Корегуючий коефіціент магнітного розчеплювача при 400 Гц: |
1,5 |
| Корегуючий коефіціент магнітного розчеплювача при 60 Гц: |
1 |
Потужність
| Загальна розсіювана потужність під номінальним струмом: |
10,5 W |
| Розсіювана потужність з розрахунку на кожний полюс: |
5,5 W |
Витривалість
| Електрична тривкість кількості циклів: |
4000 |
| Кількість механічних процесів: |
20000 |
Розміри
| Глибина встановленого виробу: |
70 mm |
| Висота встановленого виробу: |
83 mm |
| Ширина встановленого виробу: |
35 mm |
Монтаж
Підключення
| Поперечний розріз з’єднання з гнучким дротом: |
1 - 25 мм² |
| Поперечний розріз з’єднання з негнучким дротом: |
1 - 35 мм² |
| З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: |
1 / 35 mm² |
| З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: |
1 / 25 mm² |
| Тип з’єднання: |
Гвинтовий |
Стандарти
| Стандартний текст: |
EN 60898-1 |
| Європейська директива WEEE: |
пов'язаний |
Безпека
| Захисне виконання ІР: |
IP20 |
