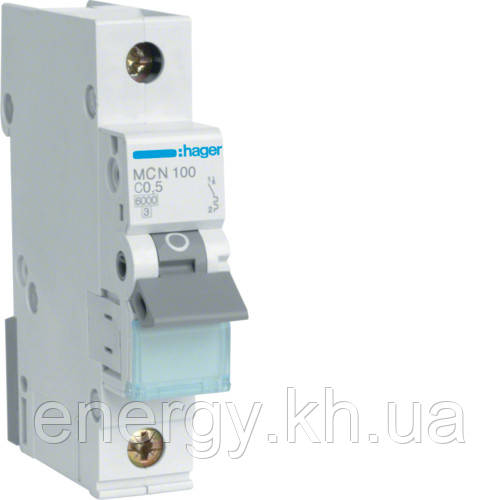

MCN100 Hager – Автоматичний вимикач 1 полюс 0.5A 6kA характеристика C – Для надійного захисту кабелів і проводів від перевантаження і короткого замикання.
Технічні характеристики Hager MCN100
| Кількість захищених полюсів: |
1 |
| Кількість полюсів: |
1 P |
| Тип полюса: |
1 P |
| Крива: |
C |
Функції
| Паралельно перемикання нейтралі: |
ні |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: |
230 / 400 V |
| Тип напруги живлиння: |
AC |
Напруга
| Номінальна напруга ізоляції: |
500 V |
| Максимальна рабоча напруга: |
415 V |
| Стійкість по відношенню до номінальної імпульсної напруги: |
4000 V |
Електричний струм
| Номінальний струм: |
0,5 A |
| min/max діапазон спрацювання термічного розчеплювача при АC: |
1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: |
5 / 11 In |
| min/max діапазон спрацювання електромагнітного розчеплювача при DC: |
7 / 15 In |
| min/max діапазон спрацювання термічного розчеплювача при DC: |
1,13 / 1,45 In |
| Значення струму короткого замикання 230 В 50 Гц: |
6 kA |
| Відключаюча здатність для 230В (EN 60947-2): |
10 kA |
Електричний струм / температура
| Номінальний струм при -15°C: |
0,7 A |
| Номінальний струм 30 ° C: |
0,5 A |
| Номінальний струм при 35°C: |
0,5 A |
| Номінальний струм 40 ° C: |
0,5 A |
| Номінальний струм 45 ° C: |
0,5 A |
| Номінальний струм 50 ° C: |
0,5 A |
| Номінальний струм 55 ° C: |
0,5 A |
| Номінальний струм 60 ° C: |
0,4 A |
| Номінальний струм 65 ° C: |
0,4 A |
| Номінальний струм 70 ° C: |
0,4 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: |
0,8 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: |
8 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: |
0,7 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: |
0,6 |
| Корегуючий коефіціент магнітного розчеплювача при 100 Гц: |
1,1 |
| Корегуючий коефіціент магнітного розчеплювача при 200 Гц: |
1,2 |
| Корегуючий коефіціент магнітного розчеплювача при 400 Гц: |
1,5 |
| Корегуючий коефіціент магнітного розчеплювача при 60 Гц: |
1 |
Потужність
| Максимальна втрата потужності на полюс відповідно до стандарту виробу: |
3 W |
| Загальна розсіювана потужність під номінальним струмом: |
9999 W |
| Розсіювана потужність з розрахунку на кожний полюс: |
0,1 W |
Відключення
| Час реакціі при відкритті: |
7 ms |
Витривалість
| Електрична тривкість кількості циклів: |
10000 |
| Кількість механічних процесів: |
20000 |
Розміри
| Глибина встановленого виробу: |
70 mm |
| Висота встановленого виробу: |
83 mm |
| Ширина встановленого виробу: |
17,5 mm |
Монтаж
| Момент затяжки: |
2,8 Нм |
| Тип верхньої клеми для модульних пристроїв: |
Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic |
| Нижнє підключення для модульних пристроїв: |
так |
| Підходить для вбудованого монтажу: |
так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: |
1 / 16 mm² |
| Секція виходу гвинта при нерухомому дроті: |
1 / 25 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: |
1 / 25 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: |
1 / 16 mm² |
Обладнання
| Можливість приєднання додаткового обладнання: |
ні |
Стандарти
| Стандартний текст: |
EN 60898-1 |
| Європейська директива WEEE: |
не пов'язаний |
Безпека
| Захисне виконання ІР: |
IP20 |
Умови використовання
| Робоча температура: |
-25…60 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: |
3 |
| Клас обмеження енергії I²t: |
3 |
| Висота: |
2000 m |
| Температура зберігання / транспортування: |
-25…80 °C |
