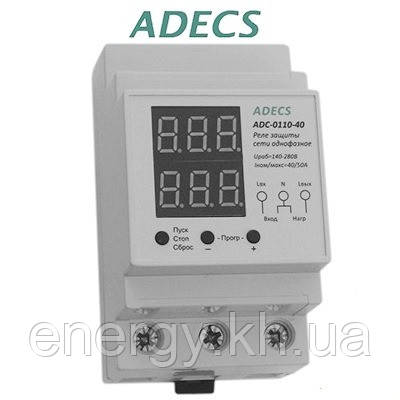

Реле захисту мережі Adecs ADC-0110-40

Реле захисту мережі ADECS ADC-0110-40 служить для комплексного захисту однофазної ланцюга від перепадів напруги, виробляє постійний поточний контроль діючої сили струму, має вбудований захист від перегріву і перевантаження.

Навантаження до 8,8 кВт.

Однофазне багатофункціональний реле напруги ADECS ADC-0110-40 — сучасний пристрій захисту, що містить у своєму складі потужний мікропроцесор, датчики напруги, струму і температури, два трехразрядного індикатора і реле відключення навантаження.
Реле контролю напруги і струму Adecs ADC-0110-40 – пристрій повністю цифровою обробкою інформації. Основа пристрою – 32-бітний процесор з продуктивністю 24 млн. операцій в секунду. Контроль значень напруги і струму проводитися з частотою 2000 вимірювань в секунду, що дозволяє ефективно відслідковувати якість електромережі.

Основні функції Adecs ADC-0110-40:

-Захист від підвищеної напруги мережі
-Захист від зниженої напруги мережі
-Захист від перевантаження по струму
-Температурна захист пристрою від перегріву.

Особливості реле напруги і струму Adecs ADC-0110-40:

Контури захисту напруги і струму забезпечують три ступені контролю рівня. Кожна ступінь має свою швидкість спрацьовування. Принцип простий: більше відхилення – швидше спрацьовує захист. Це дозволяє пристроям працювати більш стабільно в умовах мережі з перешкодами. Наприклад, базова настройка за перевищення напруги – 245В. При цьому допустимі кидки до 260В тривалістю до 1 сек., напругою до 290В тривалістю до 0,04 сек. Кидки більш 290В відключать пристрій протягом 0,005-0,01 сек. Короткі кидки з напругою 255В і тривалістю 0,5 с. не викличуть відключення. Налаштування можуть бути змінені користувачем.
Температурная защита контролирует два параметра: температуру внутри устройства и скорость увеличения этой температуры. Если разогрев устройства происходит очень быстро, защита сработает не ожидая сильного нагрева устройства.
Устройство измеряет эффективные значения напряжения и тока (дешевые устройства контролируют амплитудные значения и пересчитывают их потом в эффективные, что понижает точность).
Включение и отключение нагрузки происходит в момент перехода синусоиды через ноль, что продлевает срок службы реле в устройстве.
Корпус изготовлен из негорючего пластика.

Характеристики реле напруги і струму Adecs ADC-0110-40:

Кількість фаз: 1
Функція: Захист від перенапруги
Нижній поріг вхідної напруги, В: 100
Верхній поріг вхідної напруги, В: 400
Номінальний струм, А: 0-40
Максимальний струм навантаження, А: 50
Час відключення при перевищенні, сек: 0,02
Час відключення при пониженні, сек: 0,02
Робоча температура,°С: -5 ...+45
Час затримки включення, c: 10-990
Похибка вимірювання напруги, %: 1
Індикація: світлодіодна
Захист від перевантаження: є
Висота, мм: 95
Ширина, мм: 53
Глибина, мм: 66
Маса, г: 155
