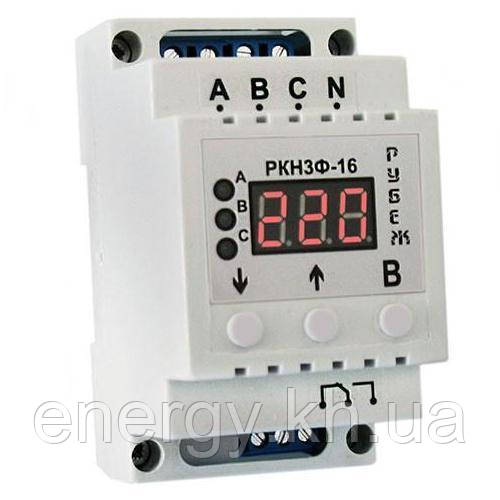

3-фазне реле контролю напруги Рубіж РКН3Ф-16

Реле контролю напруги (контролю фаз) Рубіж РКН3Ф-16 - призначене для контролю напруги в трифазній мережі, а також контролю чергування, і перекосу фаз. Прилад має регульовані параметри по верхньому і нижньому межі напруги, перекосу фаз, гістерезису, а також регульований час спрацьовування по верхньому і нижньому межі напруги, і регульовану затримку включення. При неправильному чергуванні фаз, на екрані приладу відображається значення ЧЕР. В цьому випадку для правильної роботи приладу, потрібно поміняти місцями дві будь-які фази, що знаходяться поруч. Наприклад А і В, або В і С. Далі прилад буде виводити на екран напругу на кожній фазі, з інтервалом в 2сек. Кнопками, можна вибрати одну фазу, для постійного контролю, для цього потрібно вибрати і утримати (прибл. 2сек.) кнопкою потрібну фазу, після того як індикатор приладу почне моргати, кнопку потрібно відпустити. Коротке натискання кнопки, переводить прилад в звичайний режим роботи.

Технічні характеристики Рубеж РКН3Ф-16:

Робоча напруга: 40 – 300 В
Максимальна напруга: 400 В
Максимальний струм навантаження на реле: 16А/250 В
Час відключення по верхній межі: 40мс. – 2 сек
Час відключення по нижній межі: 1 – 10 сек
Нижня межа спрацьовування: 130 – 200 В
Верхня межу спрацьовування: 210 – 280 В
Перекіс фаз: 10 – 90 В
Час затримки включення: 5 – 600 сек
Гістерезис: 1 – 10 В
Точність вимірювання напруги: 1 В
Споживана потужність: 2 Вт
Робоча температура: 0 – +50 оС

Регульоване відсічення по верхній і нижній межі напруги; регульований час відключення за двома границями окремо; контроль чергування фаз; контроль перекосу фаз з можливістю регулювання; регульоване час повторного включення; регульований гістерезис за верхній і нижній межі напруги.

Підключається тільки через контактор!
