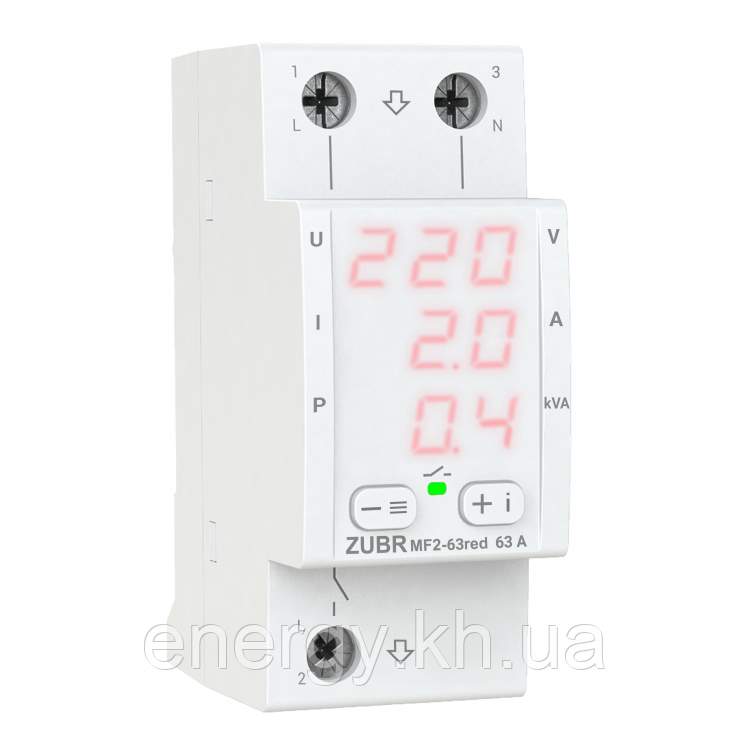

Мультифункціональне реле ZUBR MF2-63 red

Мультифункціональне реле Zubr MF2-63 red захищає обладнання від високої та низької напруги, обриву нуля, а також обмежує споживання струму чи потужності. При відхиленнях напруги Zubr вимкне навантаження, а також при перевищенні струму або потужності навантаження відключиться та включиться через заданий час затримки при стабілізації напруги в мережі.

Максимальний контроль за трьома параметрами: напруга, струм та потужність
Мультифункціональне реле Zubr MF2 red має компактний корпус шириною 2 модуля. Завдяки трьом цифровим екранам, одночасно відображає значення напруги, струму і потужності, що дуже зручно при контролі всіх параметрів одночасно. У режимі очікування доступна можливість налаштування яскравості екрану. У реле Zubr MF2 red широкий функціонал, який об'єднав в собі: функції ZubrCV2, контроль по струму і потужності Zubr MF, а також можливість поглиблених налаштувань меж струму.

Висока точність вимірювання напруги і струму завдяки алгоритму True RMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, струму і потужності, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму, реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Професійна модель виключення навантаження
Ви можете активувати професійну модель затримки часу вимикання, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно при певних відхиленнях напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.
В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»

Захист від перегріву
Термодатчик всередині корпусу забезпечує безпеку та вимикає навантаження в разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом «oht». Після зниження температури нижче 60 °С, пристрій включить навантаження та відновить роботу. Якщо захист спрацює більше 5 разів протягом доби, реле заблокується, щоб звернути увагу користувача на ситуацію, поки температура всередині корпусу не стане нижче 60 °С («oht» блимати перестане). Якщо ви хочете дізнатися температуру датчика термозахисту, утримуйте кнопку «i» 16 секунд.

Затримка включення / виключення
Zubr MF2 red дозволяє налаштувати час затримки на включення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності. Від заводу в реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити час затримки підключення навантаження від 3 до 600 с. Для чутливого до частих включень/вимкнень живлення обладнання (холодильники, кондиціонери та ін.) рекомендується встановлювати затримку на 120-180 с. Подача напруги відбудеться автоматично після закінчення часу затримки (спрацює зелений індикатор). Згідно заводських налаштувань затримка відраховується з моменту стабілізації напруги. В налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле і враховує час дії аварійної ситуації, тобто протікає швидше.

Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга, струм або потужність при відключенні реле або спрацьовування захисту від перегріву).

Технічні характеристики Zubr MF2-63 red:

Номінальний струм: 63 А
Спосіб монтажу: на DIN-рейку
Кількість фаз: 1 (230 В)
Термозахист: є
TrueRMS: є
Проф. затримка відключення: є
Нижня межа напруги: 120-210 В
Верхня межа напруги: 220-280 В
Номінальна потужність навантаження: 13900 ВА
Час відключення навантаження при зниженні напруги: 176-210 В - 10 с, 164-176 В - 0,5 с, нижче 164 В - 0,04 с
Час відключення навантаження при перевищенні напруги:понад 264 В - 0,04 с, 220-264 В - 0,5 с
Основна межа струму: 0,1-63 А
Обмеження активної потужності: 0,1-13,9 кВт
Точність вимірювання сили струму: 45-63 А ± 0,6 А, 10-45 А ±0,1 А, 1-10 А ± 0,2 А, <1 А ± 0,3 А
Номінальний струм навантаження: 63 А (макс. 80 А протягом 10 хв.)
Час затримки включення навантаження: 3-600 с
Час затримки вимкнення навантаження: 0-240 с
Тип реле: Поляризоване
Напруга живлення: 100-420 В
Перетин дроту: не більше 16 мм²
Маса: 0,19 кг ±10 %
Габаритні розміри(Ш х В х Г): 36 х 85 х 66 мм
Кількість комбінацій під навантаженням, не менше: 50 000 циклів
Кількість комбінацій без навантаження, не менше: 500 000 циклів
Ступінь захисту: IP20
Комплект поставки: реле, гарантійне свідоцтво, технічний паспорт, інструкція, пакувальна коробка.
